高速智能拉丝机

高速智能拉丝机,可以拉丝齿磨损的旧破碎辊产品,可以用于新破碎辊产品的拉丝加工,经过拉丝后的破碎辊产品的齿形参数能够保障破碎机的破碎效果和破碎效率。
产品详情
Product Details

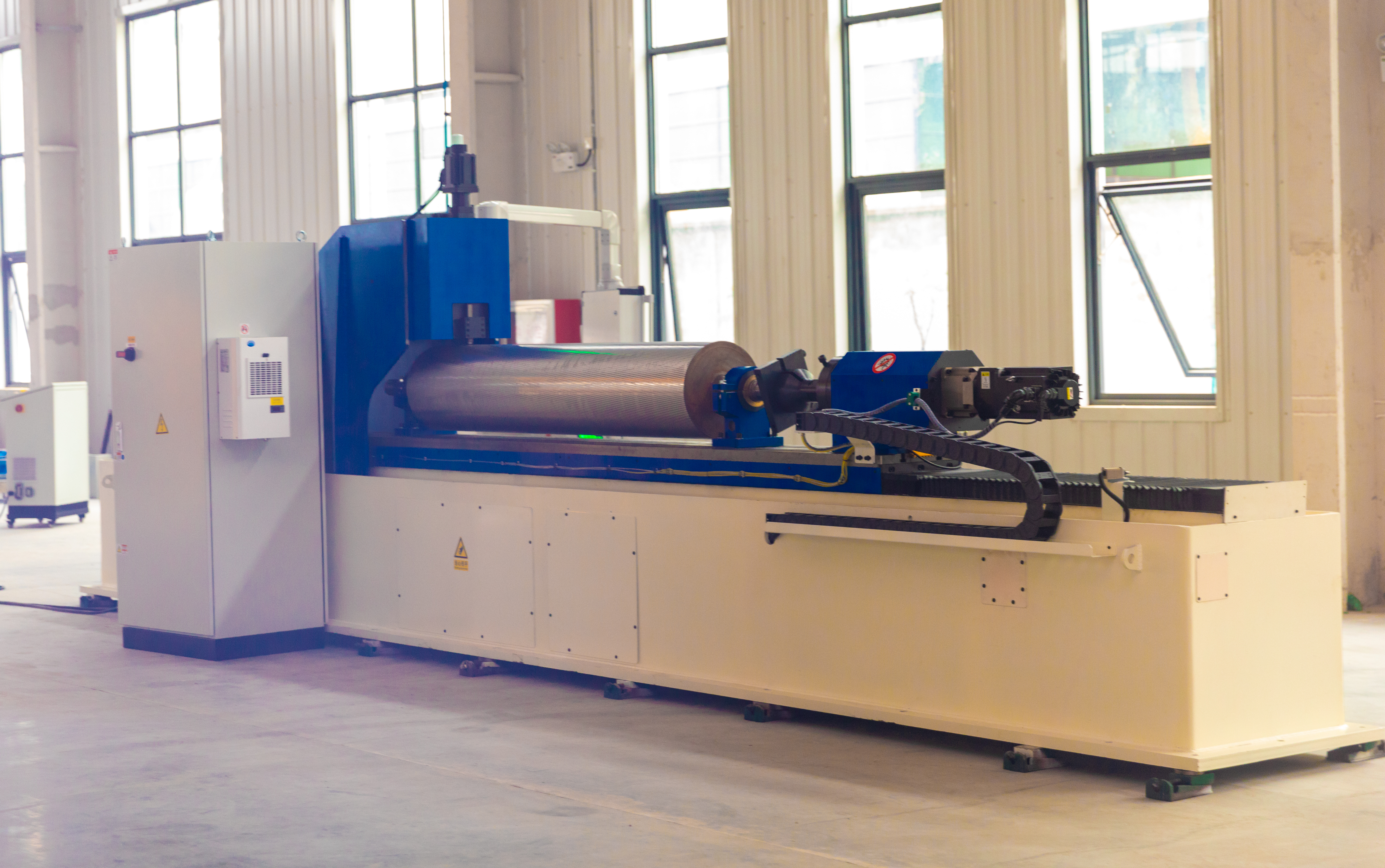

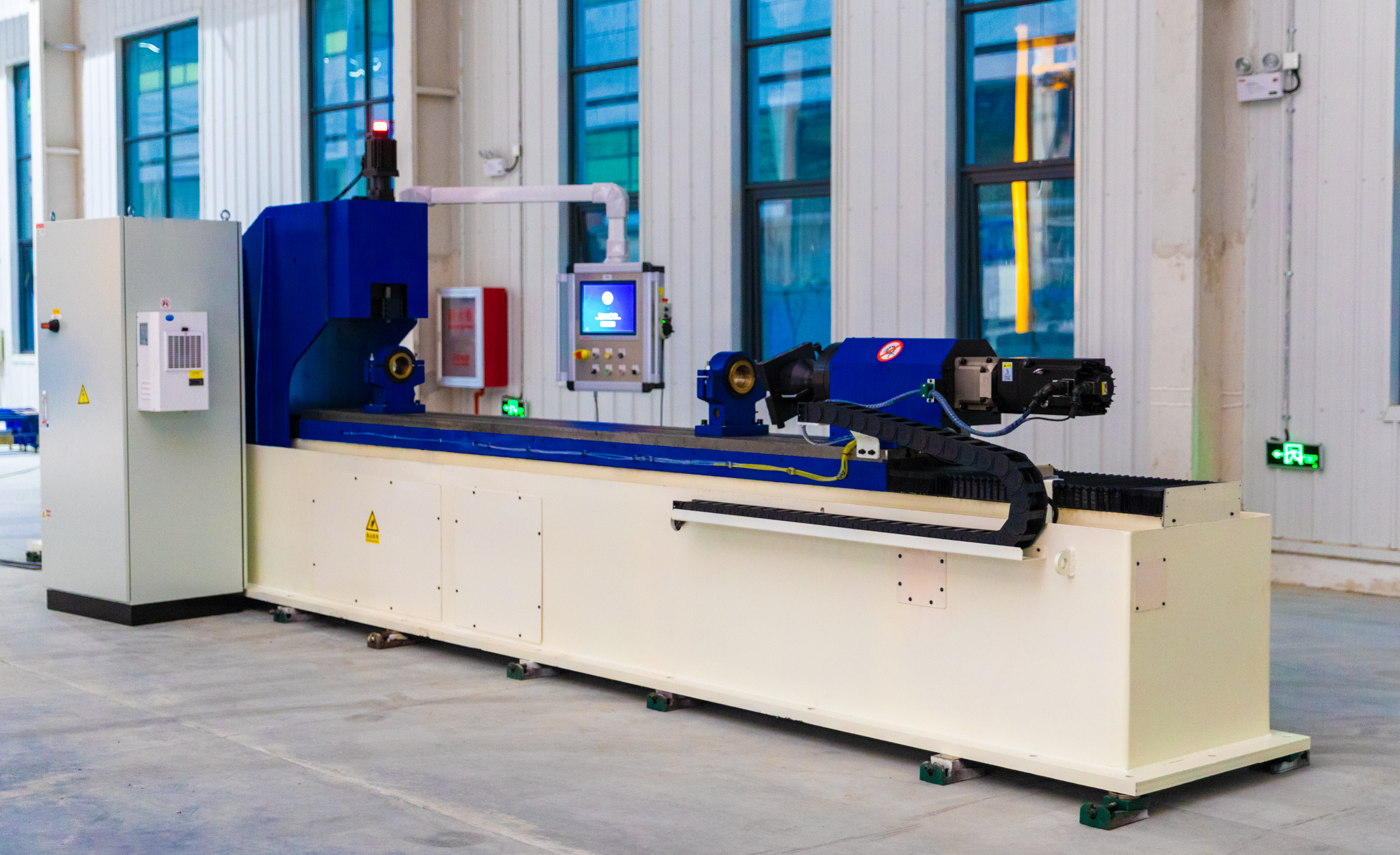

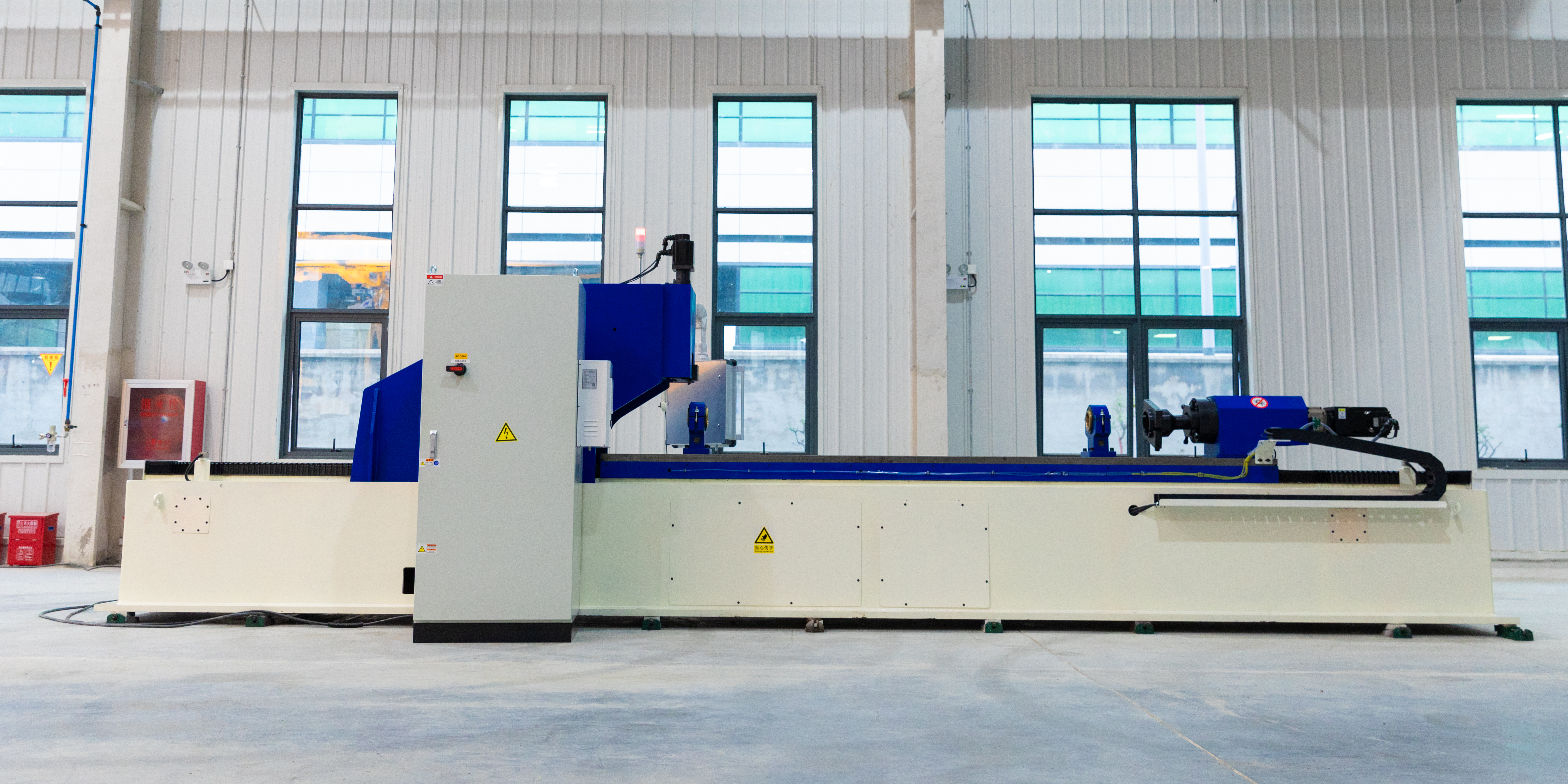

ZIPPY-421高速智能拉丝机是百利来轧辊(常州)有限公司&百利来轧辊(无锡)有限公司和西班牙Fundiciones Balaguer, S.A.针对食用油脂压榨企业共同研发的新型高速智能拉丝设备,经过公司和西班牙总部研发部门对于ZIPPY-421高速智能拉丝机结构和性能的不断更新与完善,并经过多次试验和正式使用,实践证明ZIPPY-421高速智能拉丝机已达到国际先进水平且性能优越于国际知名品牌,ZIPPY-421高速智能拉丝机于2020年至2022年获得了15项实用新型专利。

我公司制造的ZIPPY-421高速智能拉丝机有如下特点:一是采用德国/日本制造的研磨级精密丝杠与滑块控制,进给和移动的速度快且精度高,大幅提高了拉丝效率和拉丝精度;二是特殊的刀架结构,拉丝稳定性高;三是采用了特殊的刀具固定结构,方便刀具安装和调整,减少更换刀具所需时间;四是采用焊接床身,多次热处理加速应力消除,数控龙门铣一次成型,保证床身精度;五是设备采用日本FANUC数控控制系统和清晰易操作的人机触摸屏界面,自动化程度高,方便操作。


  一、功能简介

ZIPPY-421高速智能拉丝机,可以拉丝齿磨损的旧破碎辊产品,可以用于新破碎辊产品的拉丝加工,经过拉丝后的破碎辊产品的齿形参数能够保障破碎机的破碎效果和破碎效率。


  二、技术参数


加工工件破碎辊辊面直径 mm

150 -440

最大进刀速度 mm/min

15000

最大退刀速度

          mm/min

30000

X轴(刀架移动方向)有效行程 mm

0-130 mm

Z轴(工件支撑台横向移动方向)伺服电机功率 kw

5.5

X轴伺服电机功率 kw

1.6

C轴(工件旋转方向)伺         服电机功率 kw

4

  三、主要部件介绍

  1)床身

          床身采用焊接形式,增加多道加强筋,经过多次调质热处理加速应力释放,减少因应力造成的变形从而保证床身的抗变形能力和稳定性。同时床身采用数控加工,整个床身的加工平整度达到0.05mm,达到国际领先水平。



  2)工件支撑台

          工件支撑台为一体式铸造结构,材料稳定性好,使用过程中不易变形,可以长久的保持原始精度,从而保证拉丝加工质量的稳定。



       3)刀架支撑座

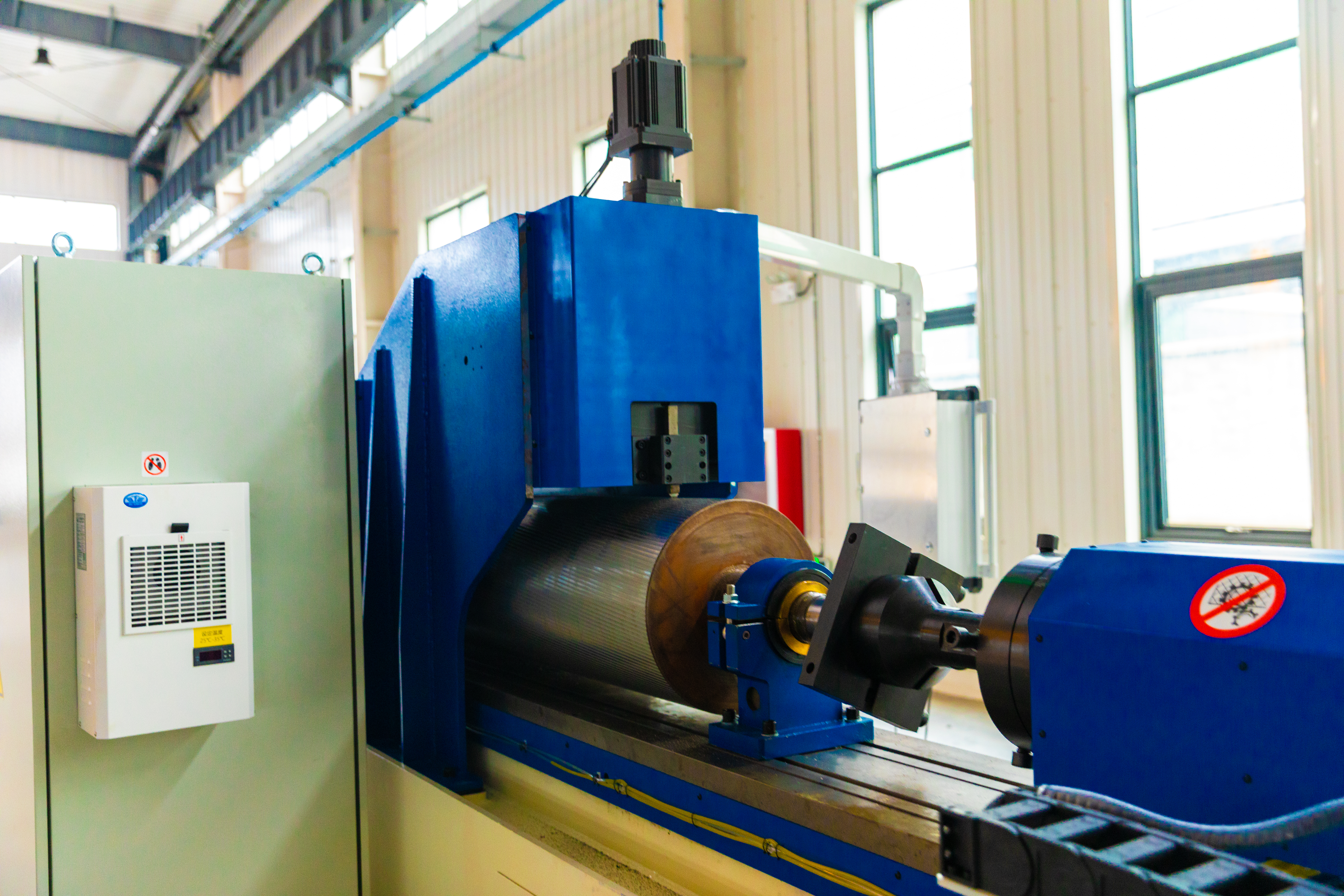

            刀架支撑座采用龙门框架结构,同时增加限位固定块,防止拉丝过程中刀头发生位移。同时刀具安装座,增加了调节机构,通过调节螺丝的调节来保证拉丝刀片的刀尖位于破碎辊顶端的切线位置。单刀或者双刀加工时,都可以有很好的拉丝加工效果。


       4)进给部分

       X、Z轴进给都是通过研磨级精密丝杠调节,由FANUC伺服电机驱动,电机速度变频可调。丝杠前后都有支撑轴承座与固定轴承座,X轴由通过重载导轨配合滑块来进行移动,间隙小,保证刀具的稳定性,Z轴也通过滑轨与滑块的方式进行横向移动,从而保证拉丝齿深和齿顶宽的均匀性。


       5)破碎辊的头尾支撑结构

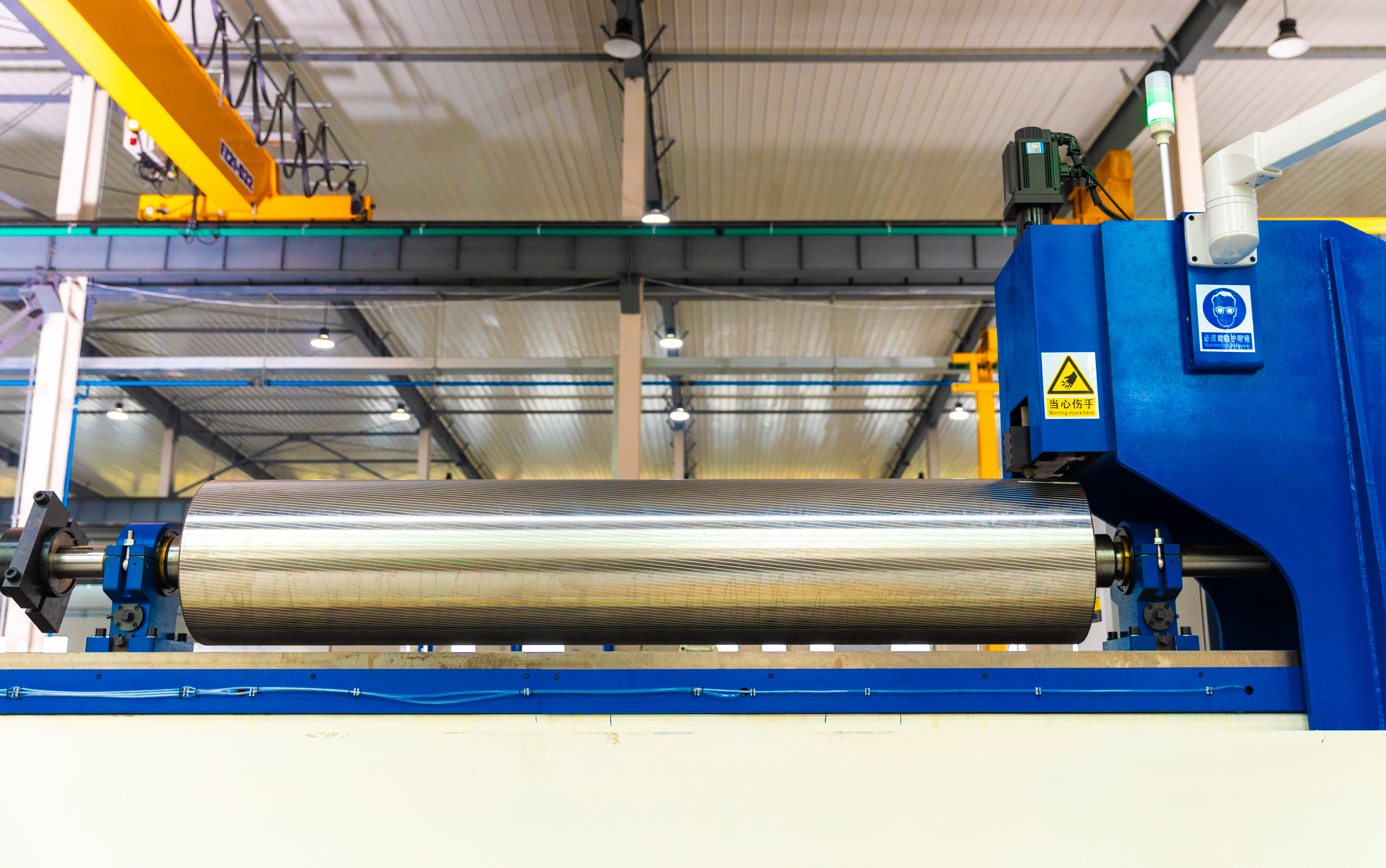

            破碎辊的头尾支撑结构采用上下和左右调节结构,保证辊子中心线与床身的绝对平行,且与Z轴横向移动方向平行,从而保证拉丝齿深和齿顶宽的均匀性。


       6)电气控制

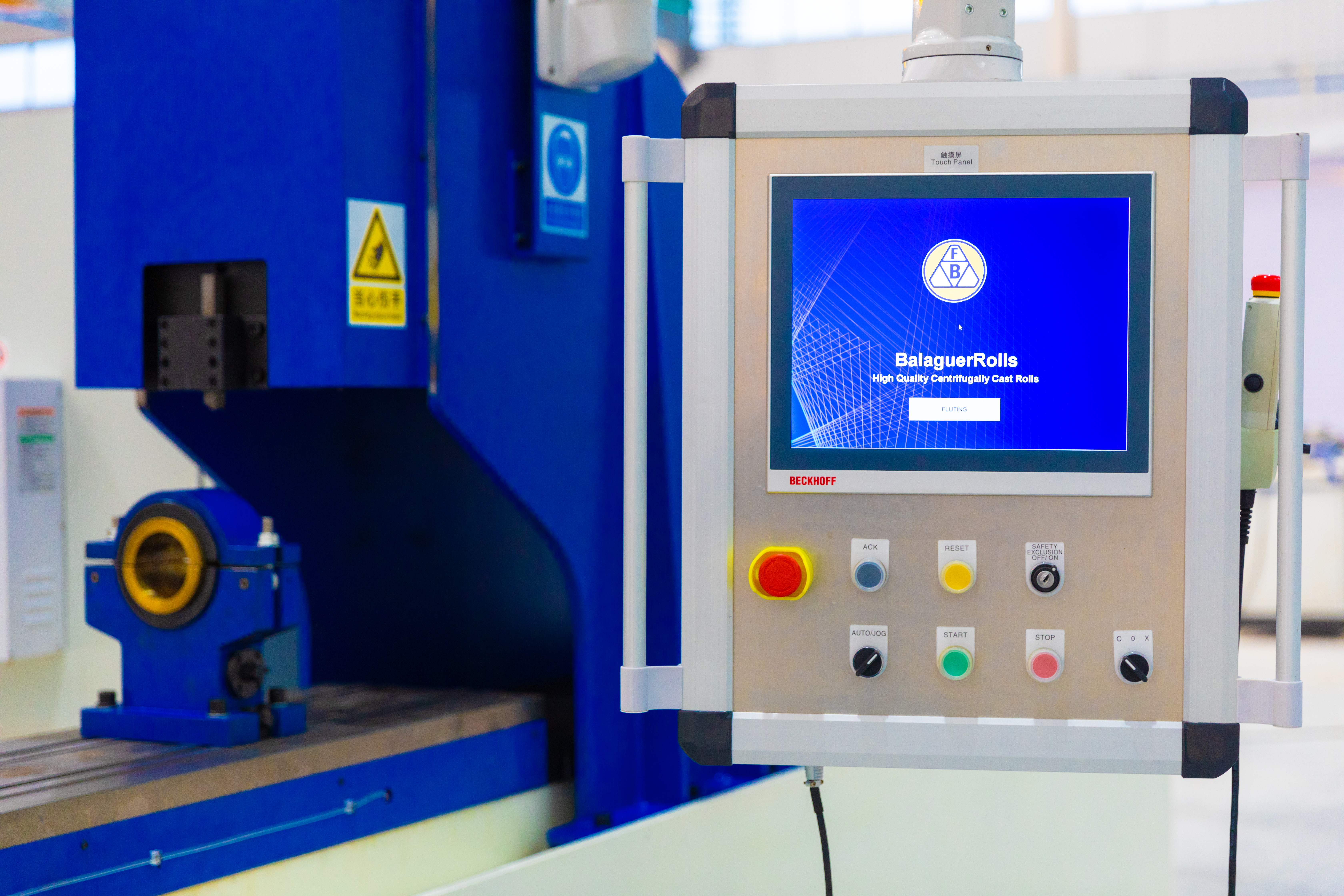

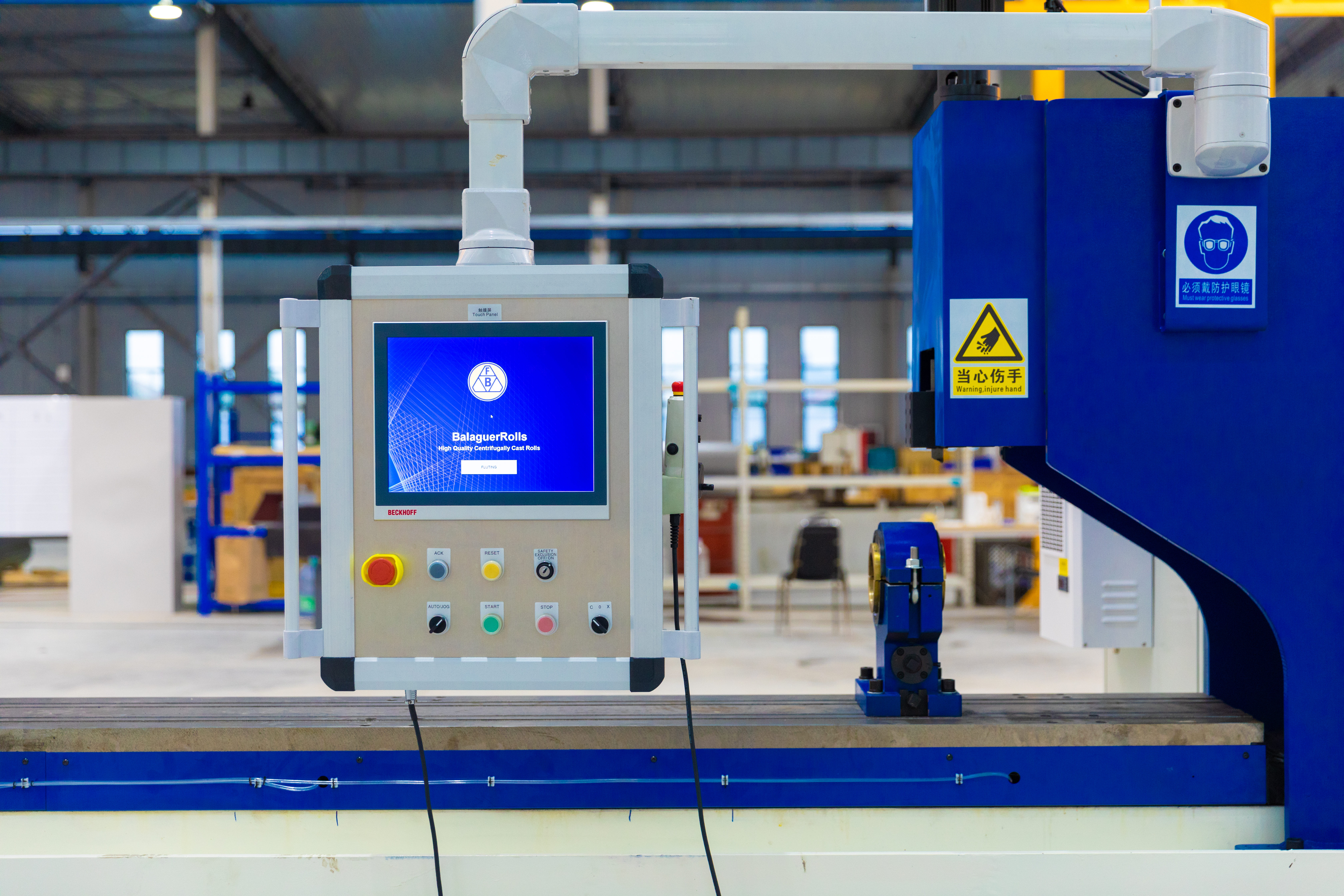

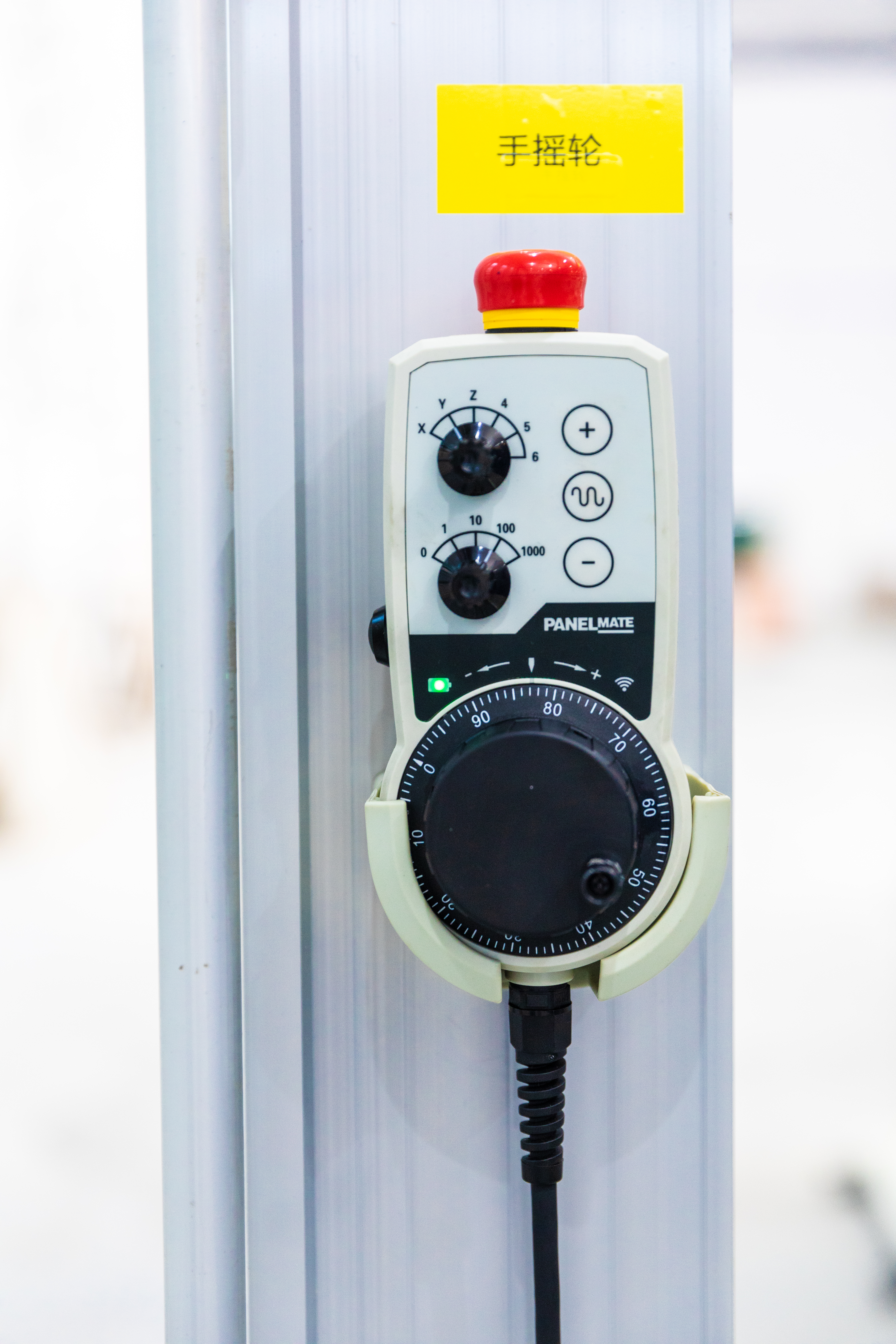

            采用日本FANUC数控控制系统和清晰易操控的人机触摸屏界面,所有元器件为国际知名品牌。


  四、工作精度

C轴回转精度

小于1弧分(相当于0.0167°)

X轴让刀量

≤0.03mm

X轴重复精度
0.02mm
Z轴重复精度0.03mm
