高精密型智能磨辊机

设备构造采用了一体式高强度床身以确保磨辊过程中的设备刚性；PLC控制减少了人为操纵的误差、大大改善了磨削精度和磨辊效率，磨削效率是常规磨辊机（包括进口磨辊机）2倍以上；定制砂轮保证了最佳的磨削质量和效率。

产品详情

Product Details

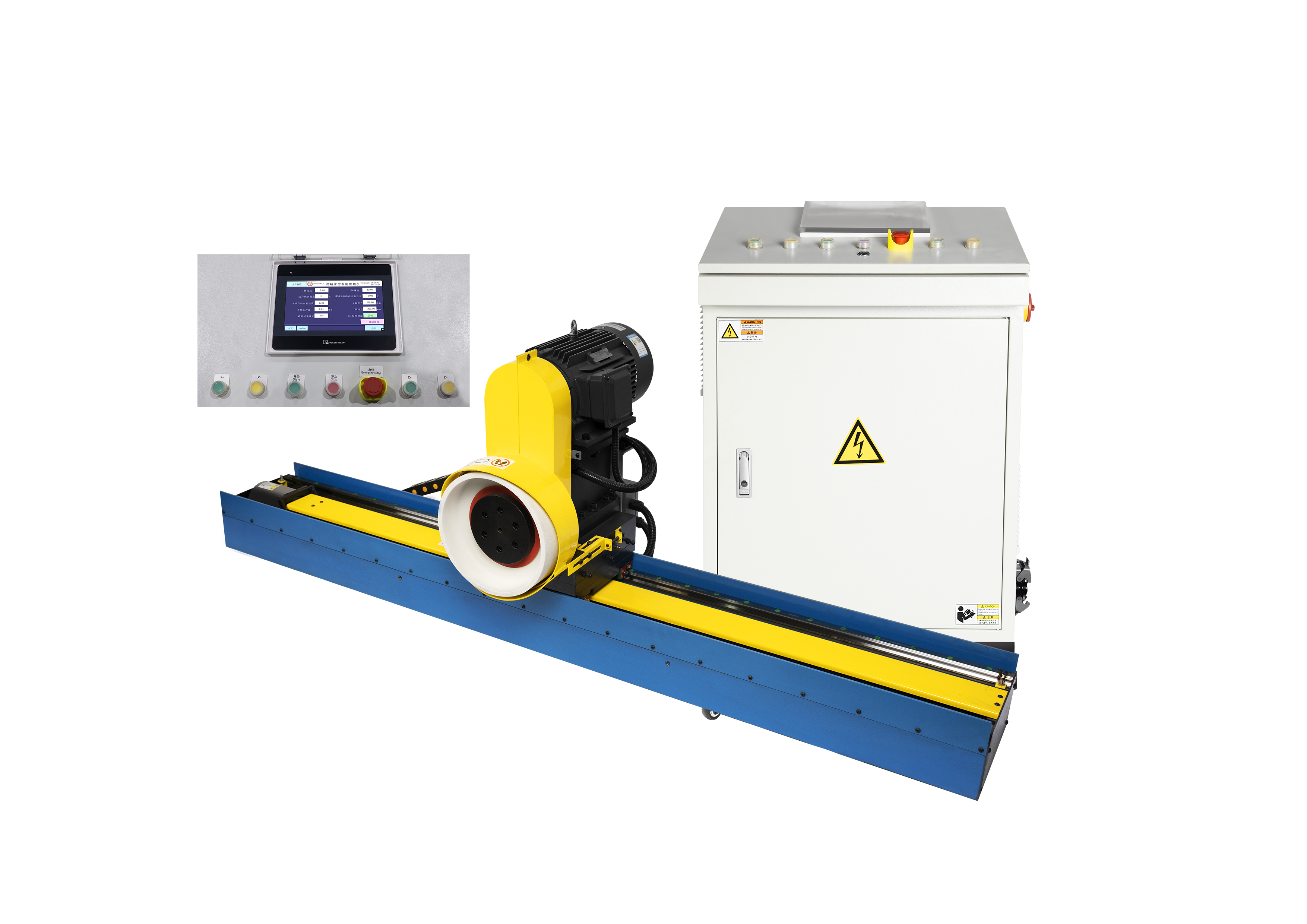

Rapido 821SP高精密型智能磨辊机是百利来轧辊(常州)有限公司和西班牙Fundiciones Balaguer, S.A.针对食用油脂压榨企业共同研发的新型高精密型磨辊设备，经过公司和西班牙总部研发部门对于高精密型智能磨辊机结构和性能的不断更新与完善，并经过多家大型大豆压榨企业现场的试磨和正式使用，实践证明高精密型智能磨辊机已达到国际先进水平且性能优越于国际知名品牌，高精密型智能磨辊机于2016年获得了四项实用新型专利（专利号分别为：ZL 2016 2 0660247.0, ZL 2016 2 0660256.X, ZL 2016 0660447.6, ZL 2016 0660800.0.）。

我公司制造的高精密型智能磨辊机有如下特点：一是采用精密丝杠与滑块控制，进给的精度高，从而磨削精度高；二是采用特殊材料配方而成的定制砂轮，有更好的磨削效率，从而达到节能的效果；三是采用一体式铸造床身，床身强度高；四是设备采用日本三菱PLC或德国西门子PLC数控控制系统和清晰易操作的人机触摸屏界面，自动化程度高，方便操作。

　　一、功能简介

　　高精密型智能磨辊机可修复轧胚辊辊面在经过一定时间的轧胚工作后会出现的失圆，辊面直线度下降等问题；还可修复辊面出现的直楞纹和有效降低轧胚机的振动；轧辊两端倒锥度等功能；经过磨辊后胚片厚度均匀性明显改善，压胚产能增大，同时残油率也随之降低。

　　二、技术参数

X轴工作长度（砂轮进给方向）	5 -100 mm
Z轴工作长度（磨头横向移动方向）	0 -2135 mm
主轴电机最大转速	1450 rpm
砂轮直径	300 mm
砂轮高度	100 mm
主电机功率	4 kw
X轴控制电机	100 w
Z轴控制电机	200 w

　　三、主要部件介绍

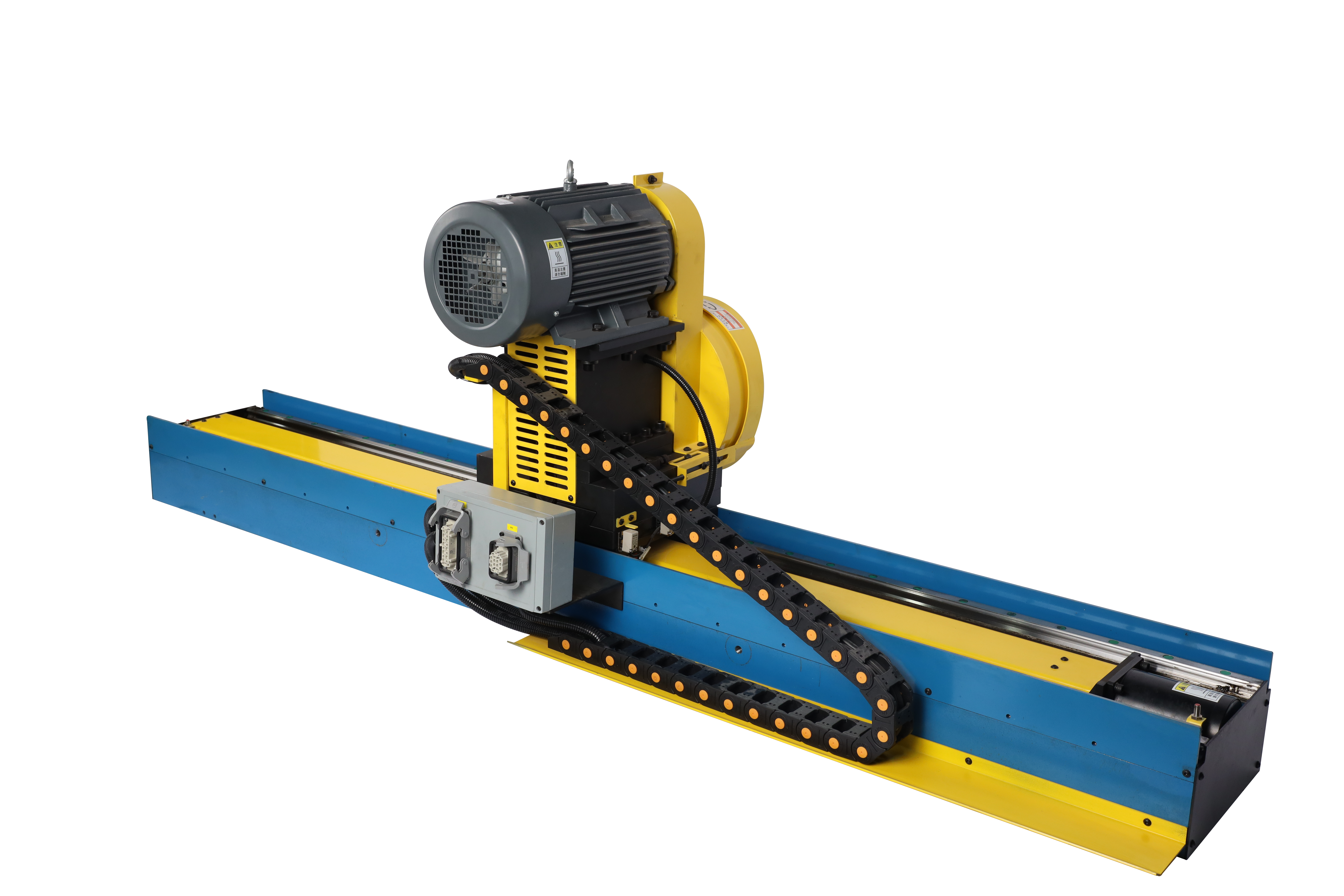

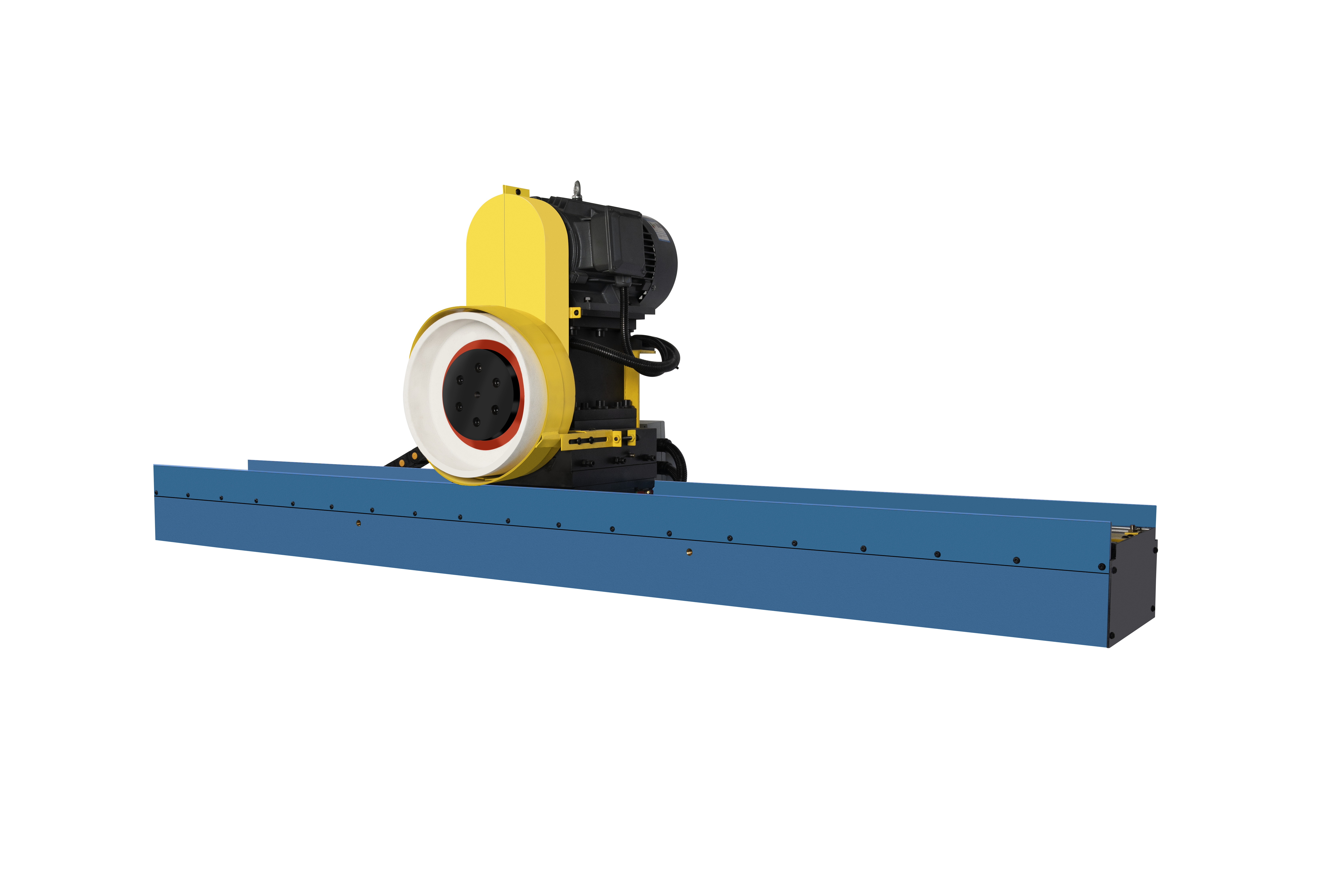

　　1)床身

　　床身采用一体式铸造并经调质热处理，使床身具有优良的刚度、抗震性和抗断面畸变能力。同时床身加工采用数控加工，保证加工精度。

　　2)床身支撑座

　　床身支撑座采用框架结构和定制型机加工C型夹的组合装置或底脚支撑结构，防止磨辊过程中磨辊机发生位移，同时增加了床身调节机构，通过左右侧螺丝的调节来保证磨辊机床身轨道平行于轧辊的中心线。

　　3）进给部分

　　X、Z轴进给都是通过精密丝杠调节，由步进电机驱动，电机速度可调。丝杠前后都有支撑轴承座与固定轴承座，X轴由通过燕尾槽来进行移动，而Z轴通过滑轨与滑块的方式进行横向移动，从而保证直线度。

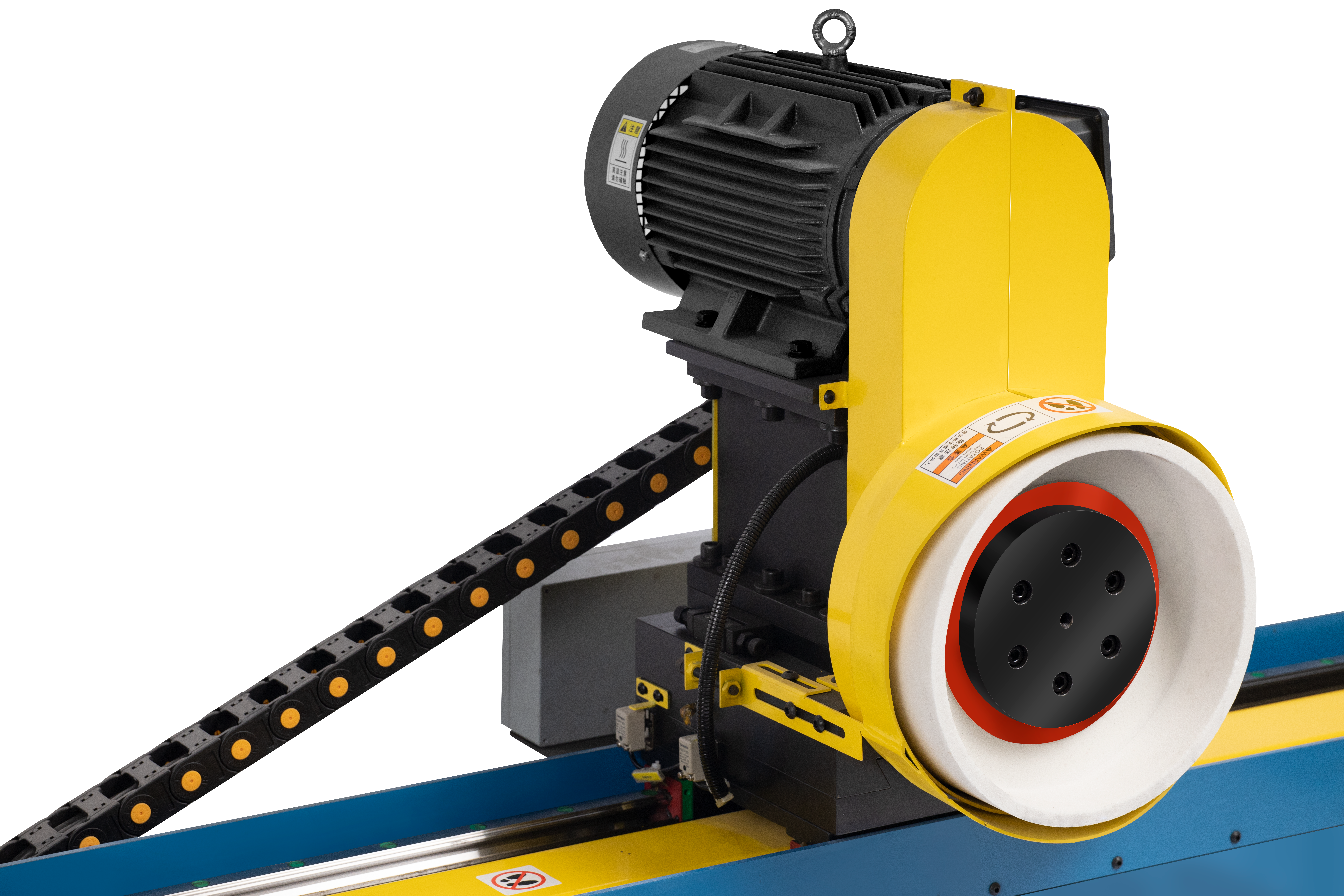

　　4）砂轮部分

　　砂轮采用特殊配方的刚玉材料定制而成，比常规磨辊机的砂轮的磨削效果好，耐磨。同时驱动砂轮的电机速度可调，可以适合于不同的工况，砂轮通过同步带，由电机传递动力于无动力主轴前段，保证磨削时的直线度，以及保证电机的使用寿命。

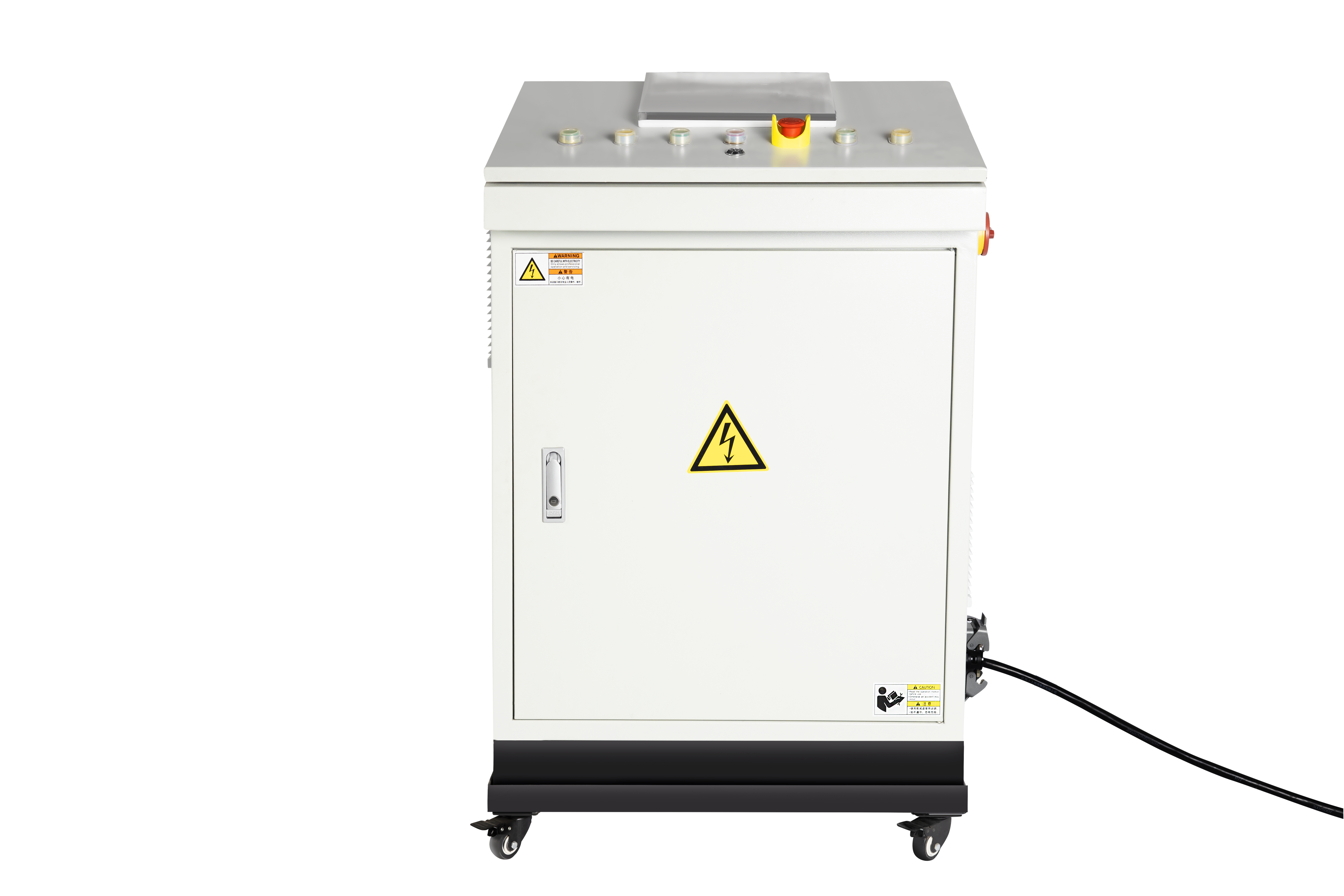

　　5)电气控制

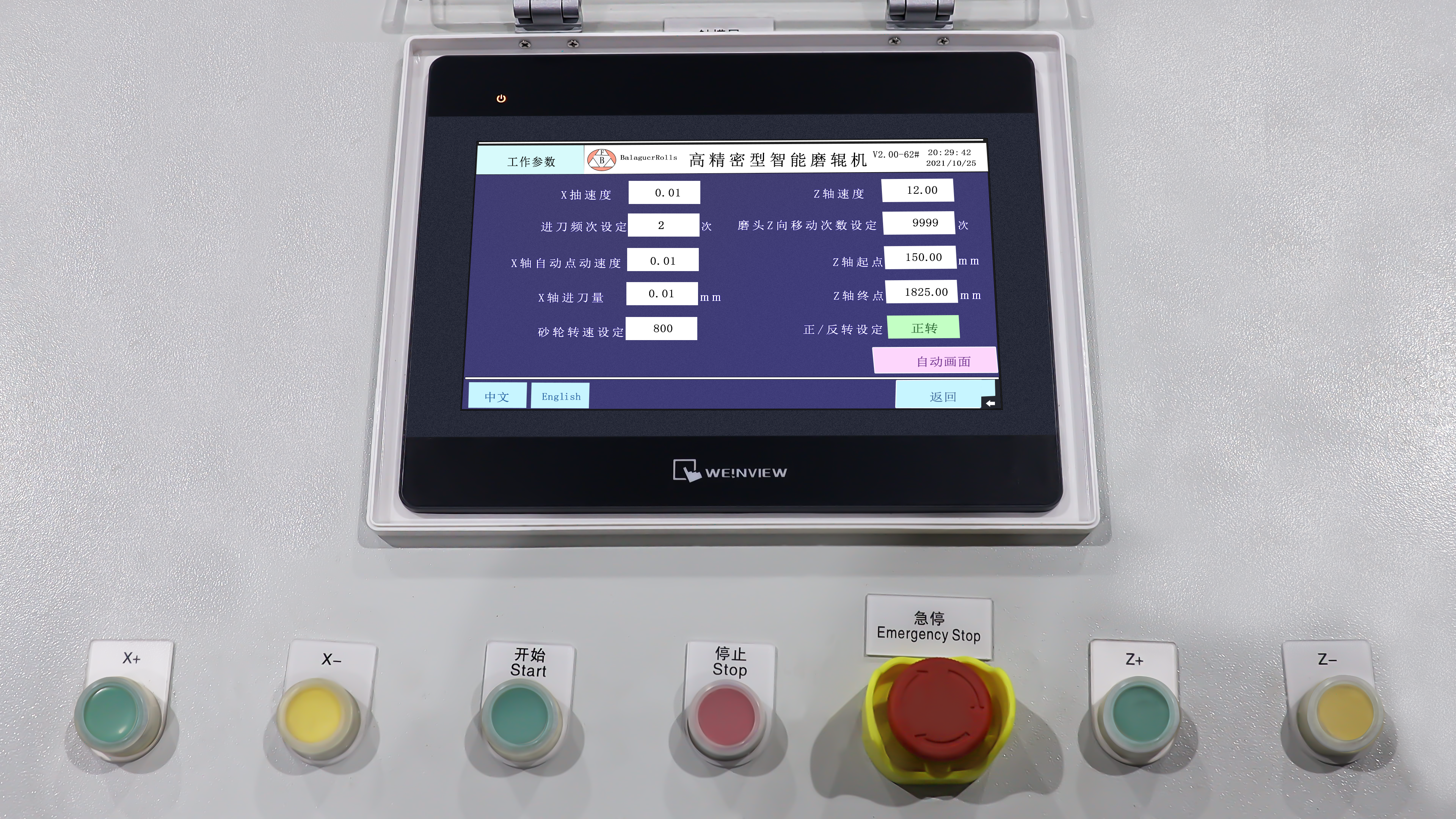

　　采用日本三菱PLC或西门子PLC数控控制系统和清晰易操控的人机触摸屏界面，所有元器件为国际知名品牌。

　　四、工作精度

磨削后辊面外圆径向跳动	粗磨≤0.10mm; 精磨≤0.05mm
磨削后辊面直线度(以磨辊机床身为基准)	粗磨≤0.10mm; 精磨≤0.05mm
